CAD阵列命令具体怎么用？矩形阵列、路径阵列、极轴阵列

作者: 管理员发布时间：2021-6-23 16:01:26 点击率: 3220

CAD阵列三种方法具体怎么用？CAD阵列命令相比其它命令要复杂一些操作也比较繁琐，阵列命令矩形阵列、路径阵列、极轴阵列具体怎么用？郑州室内设计培训下面就详细教你！

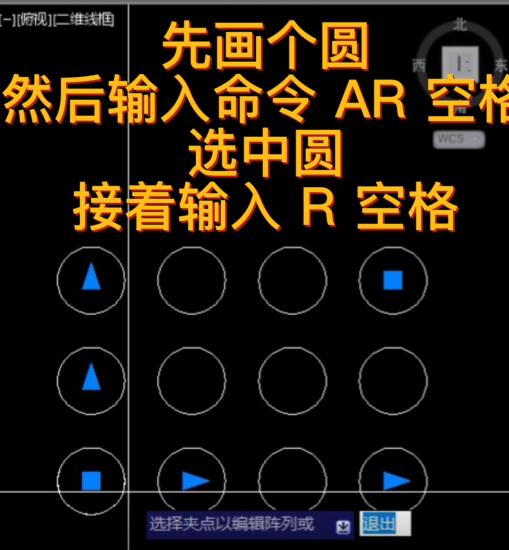

1、矩形阵列

输入C先画个圆

然后输入命令 AR 空格

选中圆接着输入 R 空格

输入COL空格输入想要的列数和间距

输入 R 空格输入想要的行数和间距

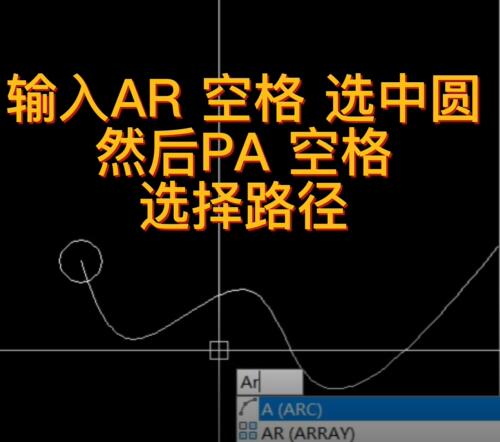

2、路径阵列

C先画个圆 SPL画个阵列路径

输入AR 空格选中圆

然后PA 空格选择路径

输入 I 空格指定间距

然后输入想要几个就可以了

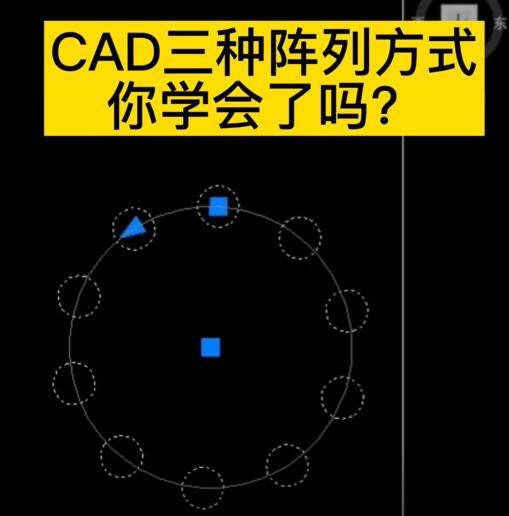

3、极轴阵列

C先画个圆

输入 AR 空格选中圆

输入 PO 空格

指定阵列中心点

输入 I 空格

输入想要的个数空格

CAD阵列命令你学会了吗？
